X-Protect

ボラード・フォークガード

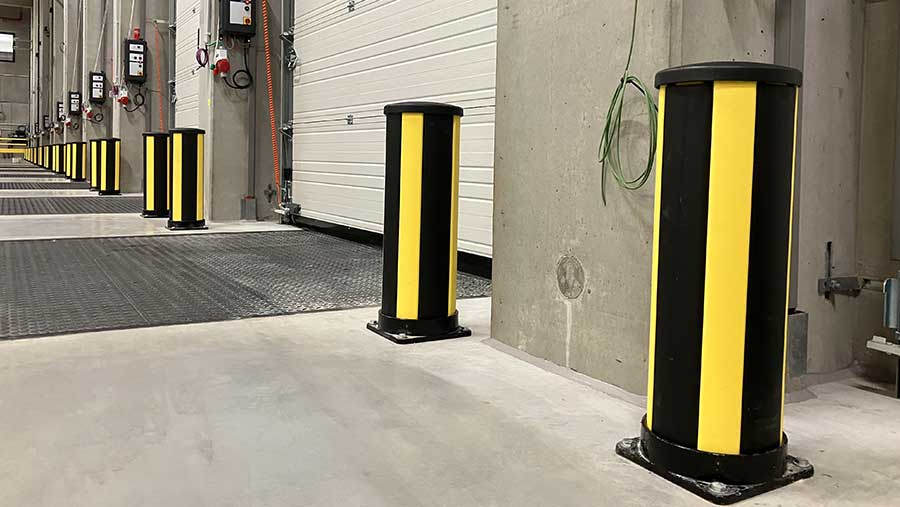

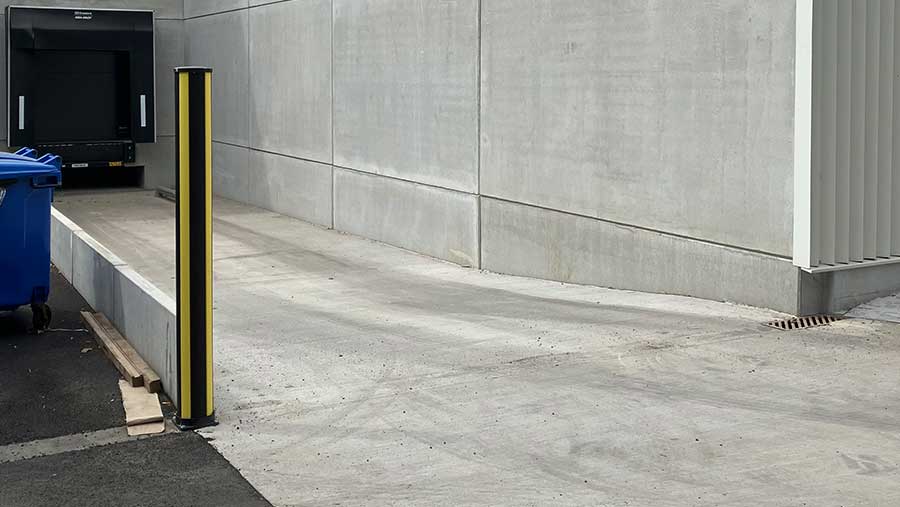

X-プロテクト ボラードは、車両の衝突からコーナー、出入口、設備を保護します。黒と黄色の配色により視認性が向上し、フォークリフトの走行を効果的に誘導して、安全で整理された動線を実現します。

無料でお見積り
セーフティデザイン

安全ソリューションのレイアウトを作成する

モデル

  • エッセンシャル・ボラード

    3 品目
    CAD 品目 本製品について 幅 (mm) 高さ (mm)
    BEP0-062-0000 エッセンシャル・ボラード 114 620 ジンクイエロー(RAL 1018)
    グラファイトブラック(RAL 9011)
    3 1
    BEP0-088-0000 エッセンシャル・ボラード 114 880 ジンクイエロー(RAL 1018)
    グラファイトブラック(RAL 9011)
    3 1
    BEP0-117-0000 エッセンシャル・ボラード 114 1170 ジンクイエロー(RAL 1018)
    グラファイトブラック(RAL 9011)
    3 1
  • クラシック・ボラード

    8 品目
    CAD 品目 本製品について 幅 (mm) 高さ (mm)
    BCP1-035-0000 クラシック・ボラード 200 350 ジンクイエロー(RAL 1018)
    BCP0-035-0000 クラシック・ボラード 200 350 ジンクイエロー(RAL 1018)
    グラファイトブラック(RAL 9011)
    1
    BCP1-061-0000 クラシック・ボラード 200 610 ジンクイエロー(RAL 1018)
    BCP0-061-0000 クラシック・ボラード 200 610 ジンクイエロー(RAL 1018)
    グラファイトブラック(RAL 9011)
    1
    BCP1-087-0000 クラシック・ボラード 200 870 ジンクイエロー(RAL 1018)
    BCP0-087-0000 クラシック・ボラード 200 870 ジンクイエロー(RAL 1018)
    グラファイトブラック(RAL 9011)
    1
    BCP1-116-0000 クラシック・ボラード 200 1160 ジンクイエロー(RAL 1018)
    BCP0-116-0000 クラシック・ボラード 200 1160 ジンクイエロー(RAL 1018)
    グラファイトブラック(RAL 9011)
    1

ダウンロード

ボラード・フォークガード

製品情報

X-Protect Classic Bollards

組立説明書

X-Protect Essential Bollards

組立説明書

X-Protect 製品カタログ | 衝撃吸収・衝突防止システム

パンフレット

製品情報

X-プロテクト ボラードは、車両の衝突からコーナー、出入口、設備を保護します。黒と黄色の配色により視認性が向上し、フォークリフトの走行を効果的に誘導して、安全で整理された動線を実現します。

X-プロテクト クラシック・ボラードは、車両の往来が頻繁なエリアにおいて強力な保護性能を発揮するよう設計されています。出入口、露出したコーナー、機械設備の保護に最適で、視認性を高めて運転者が安全に走行ルートを確認できるようサポートします。クラシック・ボラードは高さ350mmから1160mmまでの4種類をラインナップしており、X-ガード マシンガードシステムにもシームレスに統合でき、施設全体で一貫した安全対策を構築します。

一方、X-プロテクト エッセンシャル・ボラードは、柔軟性と迅速な設置が求められる軽衝撃エリア向けに設計されています。フォークリフト、AMR、パレットトラックなどによる偶発的な接触から床面レベルで確実に保護し、開放的なレイアウトを維持します。高さ620mmから1170mmまでの4種類を用意しており、さまざまなレイアウトや交通条件に容易に対応できます。

X-プロテクト インパクトプロテクションシステムの一部として、両タイプのボラードはモジュラー構造、迅速な設置、容易なメンテナンスを特長としており、長期的な性能を維持しながら作業中断を最小限に抑えます。

主な特長

  • 短時間で設置可能
  • 床面に優しい設計
  • 簡単な修理・交換が可能



衝撃試験結果
クラシック・ボラード
ボラード高さ 荷重 相当衝撃 90°変位 固定部への力
350mm 3200 J 2500 kg
5.7 km/h
5000 kg
4 km/h
NA* 18 kN
610mm 5250 J 2500 kg
7.3 km/h
5000 kg
5.2 km/h
300mm 19.5 kN
870mm 5250 J 2500 kg
7.3 km/h
5000 kg
5.2 km/h
420mm 17.5 kN
1160mm 5250 J 2500 kg
7.3 km/h
5000 kg
5.2 km/h
620mm 12 kN
エッセンシャル・ボラード
ボラード高さ 荷重 相当衝撃 90°変位 固定部への力
620mm 1500 J 2500 kg
3.9  km/h
1500 kg
5 km/h
160mm 5.6 kN
880mm 1500 J 2500 kg
3.9  km/h
1500 kg
5 km/h
380mm 6.4 kN
1170mm 1500 J 2500 kg
3.9  km/h
1500 kg
5 km/h
585mm 4.3 kN
  • ボラードの高さを考慮すると、製品選定において変位は重要な要素とはみなされません。
