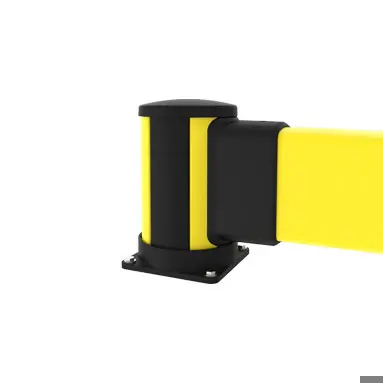

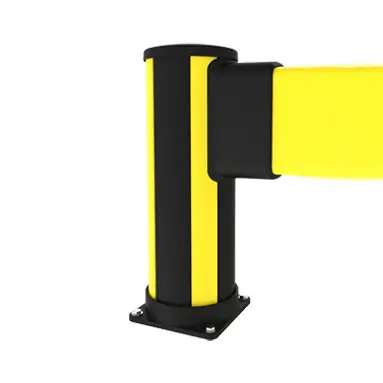

インパクトバリア

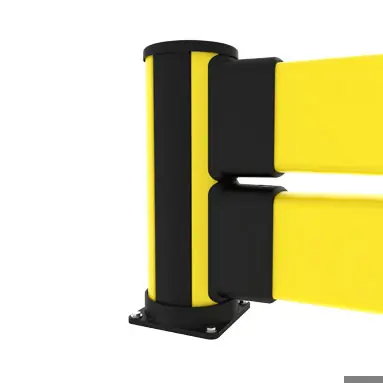

ダブルインパクトバリア

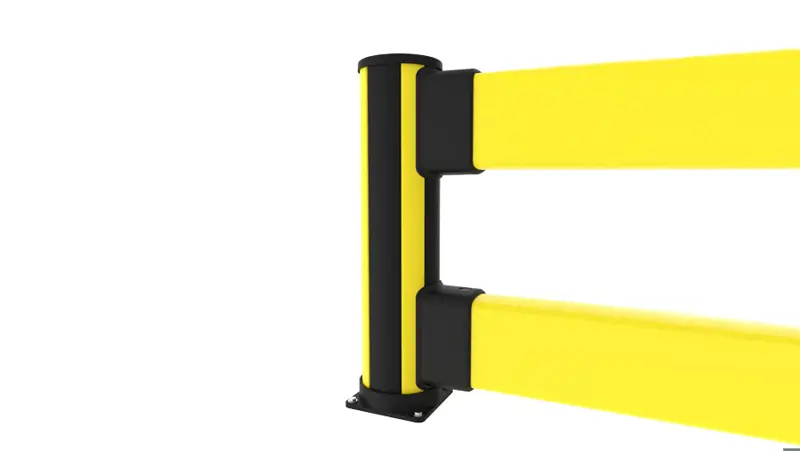

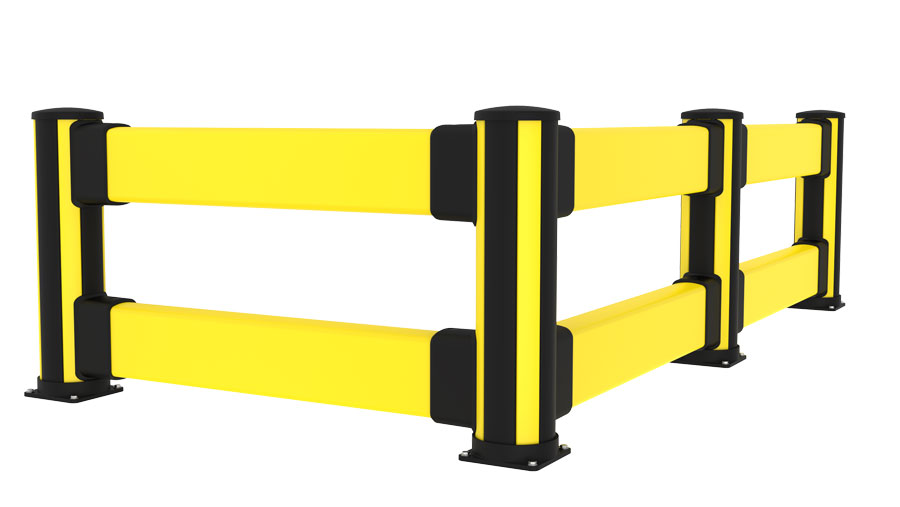

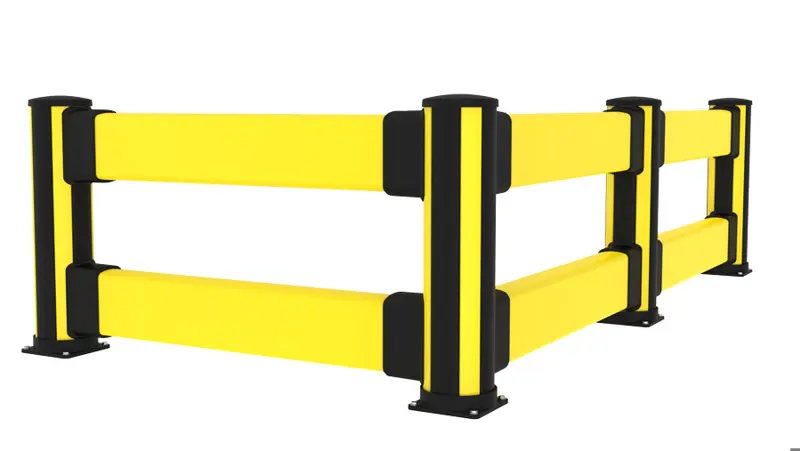

X-Protectダブルインパクトバリアの構成を使用して、大きな衝撃から構造物を保護します。これは、Axelent最強の衝撃保護構成の1つです。 当社のモジュラー式レールとボラードにより、損傷または古くなったパーツを部品ごとに交換できます。取り外し・取り付けはスライドするだけで簡単です。

無料でお見積り
セーフティデザイン

安全ソリューションのレイアウトを作成する

モデル

  • Posts

    6 品目
    CAD 品目 本製品について 高さ (mm)
    BCE0-087-I200 ダブルインパクトエンド 870 ジンクイエロー(RAL 1018)
    グラファイトブラック(RAL 9011)
    1
    BCE1-087-I200 ダブルインパクトエンド 870 ジンクイエロー(RAL 1018)
    BCM0-087-I200 ダブルインパクトミドル 870 ジンクイエロー(RAL 1018)
    グラファイトブラック(RAL 9011)
    1
    BCM1-087-I200 ダブルインパクトミドル 870 ジンクイエロー(RAL 1018)
    BCC0-087-I200 ダブルインパクトコーナー 870 ジンクイエロー(RAL 1018)
    グラファイトブラック(RAL 9011)
    1
    BCC1-087-I200 ダブルインパクトコーナー 870 ジンクイエロー(RAL 1018)
  • Impact rails

    15 品目
    CAD 品目 本製品について 長さ (mm) CC (mm)
    RCI1-027-0050 インパクトレール 270 500 ジンクイエロー(RAL 1018)
    RCI1-047-0070 インパクトレール 470 700 ジンクイエロー(RAL 1018)
    RCI1-077-0100 インパクトレール 770 1000
    RCI1-127-0150 インパクトレール 1270 1500 ジンクイエロー(RAL 1018)
    RCI1-227-0250 インパクトレール 2270 2500 ジンクイエロー(RAL 1018)
    RCI1-277-0300 インパクトレール 2770 3000 ジンクイエロー(RAL 1018)
    RCI1-177-0200 1770 2000 ジンクイエロー(RAL 1018)
    RCI1-064-0087 Impact rail 640 870 ジンクイエロー(RAL 1018)
    RCI1-067-0090 Impact rail 670 900 ジンクイエロー(RAL 1018)
    RCI1-197-0220 Impact rail 1970 2200 ジンクイエロー(RAL 1018)
    RCI1-201-0224 Impact rail 2010 2240 ジンクイエロー(RAL 1018)
    RCI1-074-0097 Impact rail 740 970 ジンクイエロー(RAL 1018)
    RCI1-207-0230 Impact rail 2070 2300 ジンクイエロー(RAL 1018)
    RCI1-211-0234 Impact rail 2110 2340 ジンクイエロー(RAL 1018)
    RCI1-217-0240 Impact rail 2170 2400 ジンクイエロー(RAL 1018)

ダウンロード

ダブルインパクトバリア

製品情報

X-Protect Double impact

組立説明書

X-Protect 製品カタログ | 衝撃吸収・衝突防止システム

パンフレット

X-Protect テクニカル | 衝撃吸収・衝突防止システム

パンフレット

製品情報

X-Protectダブルインパクトバリアの構成を使用して、大きな衝撃から構造物を保護します。これは、Axelent最強の衝撃保護構成の1つです。

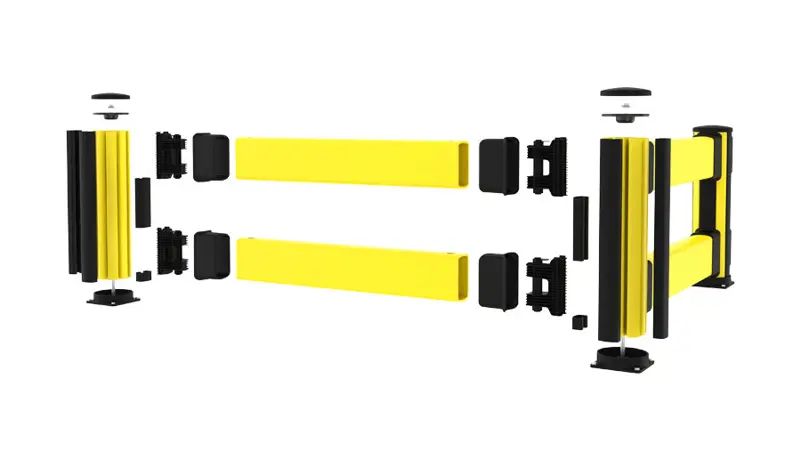

当社のモジュラー式レールとボラードにより、損傷または古くなったパーツを部品ごとに交換できます。取り外し・取り付けはスライドするだけで簡単です。

X-Protectは、衝突防止のバリアとして、また倉庫エリアの仕切りとして使用できる多機能なフォークリフトガードです。倉庫や工場の安全性を、最大限に高めることができます。 優れたモジュール性、少ないシステム構成部品によるシンプルなつくりにより、現場のニーズに合わせて自在にカスタマイズができるユニークな安全バリアです。既存バリアの変更や修理交換も簡単です。





Impact test results
Area of impact Load Equivalent of 90° Deflection Force to fixings
Centre of barrier C - C as below
2000mm 7000 J 2500 kg
8.5 km/h
5000 kg
5.6 km/h
430mm 14.5 kN
2500mm 6500 J

2500 kg
8.2 km/h

5000 kg
5.3 km/h
470mm 12.2 kN
3000mm 6200 J

2500 kg
8 km/h

5000 kg
5.1 km/h
520mm 10.4 kN
Posts
End post 6100 J 2500 kg
4.9 km/h
5000 kg
3.5 km/h
NA* 19.2 kN
Mid post 6100 J 2500 kg
4.9 km/h
5000 g
3.5 km/h
NA* 18.1 kN

* Deflection of posts is equivalent or less than that of the rail/s and is not considered to be critical for product selection. Performance is tested at height of the lowest rail. The post will perform better for lower strikes and deflection will be reduced.
